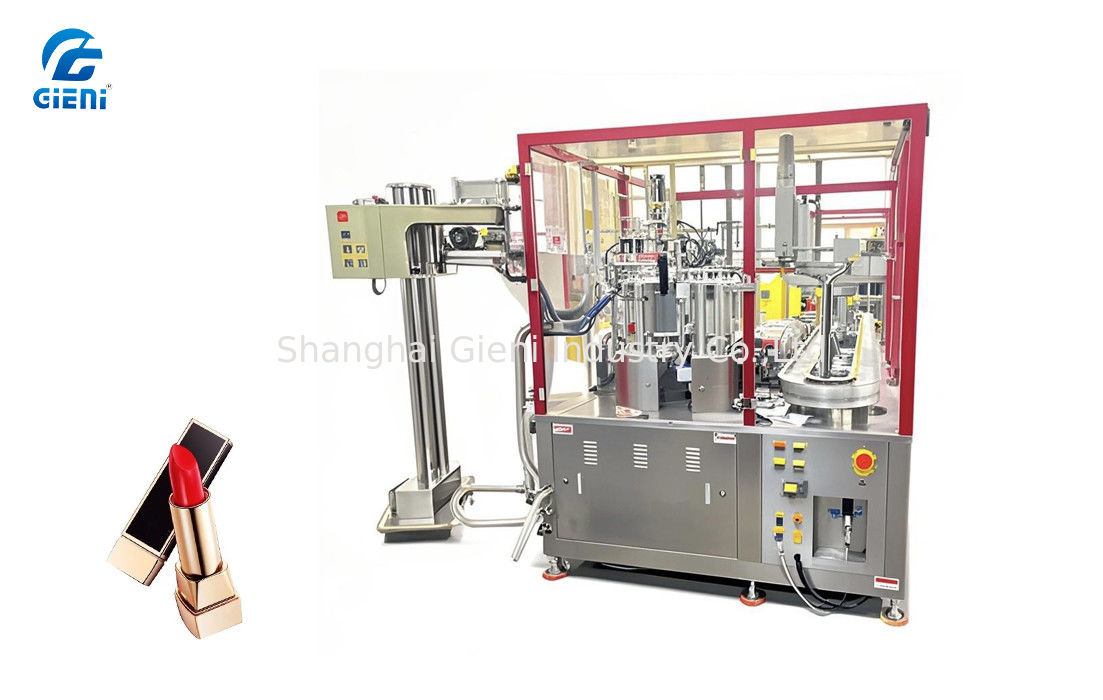

آلة ملء أوتوماتيكية لـ (سيلكون) بالكامل من أحمر الشفاه

1الإطار العام

1.1 التصميم الهيكلي

• غطاء الأمان: قاعدة من الألومنيوم مع سطح فولاذ مزود بالكروم لمقاومة التآكل.
• سطح الطاولة، الخزانة الكهربائية، والأبواب: SUS الفولاذ المقاوم للصدأ للاستمرارية والنظافة.
• أقدام ثابتة؛ محطة تحميل المواد القابلة للإزالة لتحويلها.
• أعمدة من الألومنيوم مع أبواب من الفولاذ المقاوم للصدأ

1.2 أنظمة القيادة

• محرك الاتصال: تكنولوجيا السكك الحديدية الدائرية المستوردة على شكل U مع 28 قالبًا من السيليكون المضغوط ؛ رفع منصة خاضعة لسيطرة الخدمة. مكونات ديناميكية مغلقة بالكامل ؛ منطقة تبريد معزولة مزدوجة.
• التسخين: 2 سخانات ليستر مع تدفق الهواء القابل للتعديل ومخرج الحرارة. رفع مدفوع بالأسطوانة الهوائية؛ عجلة يدوية لضبط الارتفاع. التدفئة التي يتم التحكم فيها بواسطة جهاز توقيت.عرض درجة حرارة PID الرقمي (مع ضبط سرعة المروحة).

1.3 التعبئة والنقل

• آلة التعبئة: 1 x ملء متحرك مزدوج الفوهة (بتحكم الخدمة لكل فوهة ، مع الخلط الثانوي). 2 خزانات 30L (نظام التنظيف الخارجي). مضخات المكبس سريعة الاتصال.تسخين السيراميك لتحكم دقيق في درجة الحرارةأنابيب مزدوجة الطبقة تعمل بالكهرباء (أنابيب داخلية قابلة للاستبدال لتغيير الألوان). مضخة البستنات ذات القيادة الخدمية؛ صمام الإبرة الذي يتم التحكم به بواسطة أسطوانة الهواء؛ محرك AC.التحكم بالتحكم الآلي مع واجهة الشاشة اللمسية / الزرخيارات مزدوجة لتزويد الطاقة.
• التحكم في الفوهة: فتح/إغلاق وتحرك باستخدام أسطوانة الهواء، فوهات ساخنة، وعاء جمع SUS، حركة المواد التي تسيطر عليها أسطوانة الهواء.

1.4 الوحدات المساعدة

• إعادة التدفئة: عناصر التدفئة المستوردة من سويسرا، ضبط ارتفاع العجلة اليدوية، إعدادات درجة الحرارة على الشاشة اللمسية، التحكم اليدوي بالمروحة.
• التبريد: نظام تدوير المياه (-20 درجة مئوية كحد أقصى) ، ضاغط 8HP ، مبرد R404A. قنوات التبريد تحت الطاولة؛ هواء بارد عبر الأنابيب؛ نفق معزول مزدوج.
• التفريغ والتعامل: الحركة الصناعية X / Y التي تسيطر عليها الوحدة. 4 × قبضات الحاوية؛ دوران مدفوع بالخدمة؛ نظام فراغ يعمل بالأسطوانة الهوائية (تصميم مصطفين براءة الاختراع ، قوة قابلة للتعديل ، 8 ′′ 17 ′′).1mm قطر التوافق)ناقل سلسلة مرن لنقل العفن
• التشديد: المقبض الذي يتم التحكم به بواسطة أسطوانة الهواء؛ الدوران القائم على القيادة الخدمية؛ التوزيع الذي يتم التحكم به بواسطة عزم الدوران.

2أجهزة التحكم الكهربائية

• المكونات الرئيسية:
  • جهاز التحكم: Mitsubishi FX5U (اليابان)
  • شاشة تعمل باللمس: Weinview 10 " (تايوان)
  • محركات الخدمة: Mitsubishi (اليابان)
  • السكك الحديدية الدائرية: تقنية إيطالية / صناعة الصين
  • أسطوانات: Airtac (تايوان/اليابان)
  • وحدة الحرارة: اليابان
  • المحركات: JSCC (تايوان)

3مواصفات الأداء

• التطبيقاتأحمر شفاه عادي و نحيف و صغير
• الناتج: 1000 ¥ 1300 قطعة/ساعة (شخص واحد مع روبوت).
• المرافق:
  • الطاقة: ثلاثي المراحل 5 أسلاك، 380V / 5060 هرتز، 23kW ماكس
  • ضغط الهواء: ≥0.6 MBAR

4مجموعة قياسية

• 1 x الآلة الرئيسية
• 1 x آلة ملء
• القوالب والملحقات:
  • 112 × القوالب السيليكونية
  • 1 مجموعة (4 أجزاء) × عقدة
  • 16 × قواعد الحاويات العادية
